发布时间：2023-08-23 点击：

01

醋酸纤维市场分析

定型机、涂层机、地毯机专业生成厂家无锡前洲兴华机械2023年8月23日讯 全球?产醋酸纤维的?家为数不多，主要有美国的Eastman公司、Celanese公司、S.Amereic公司；意?利的Novaceta公司、?本的三菱醋酸纤维公司、帝?公司；英国的考尔兹公司等，约占世界总产量的90%。

我国醋酸纤维?业在20世纪50年代末开始起步，近年来由于我国各?业需求拉动，醋酸纤维素产业发展进?加速成长的阶段。同时，我国醋酸纤维素企业对下游产品开发不?，产品结构很不合理，?产品种也仅限于烟?醋酸丝束，纺织?醋酸纤维依赖进?。

与产品链?较完备的美国伊?曼等跨国公司?较，我国的醋酸纤维素产业还没有形成完备的产业体系。近年来，我国醋酸纤维素产销保持同步增长，均呈现加速增长态势。随着?民?活?平的逐渐提?，烟?、医药、服装等?业的?速发展，醋酸纤维素市场空间将进?步扩?。

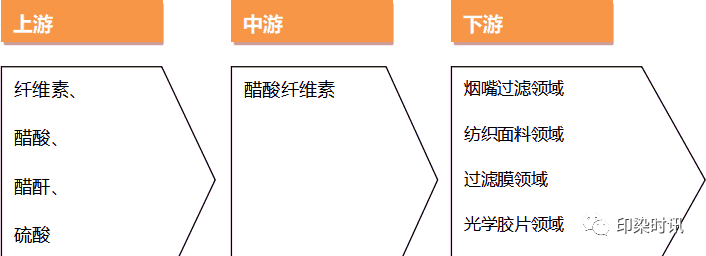

02

醋酸纤维的?产

醋酸纤维，英?名cellulose acetate，简称CA。醋酸纤维分为?醋酯纤维和三醋酯纤维，它与粘胶、铜氨、lyocell等再?纤维素纤维不同，属于纤维素衍?物纤维。以纤维素为原料，经化学合成法转化成醋酸纤维素酯制成的化学纤维。?次制备于1865年，是纤维素的?酸酯。纤维素以醋酸或醋酐在催化剂作?下进?酯化，?得到的?种热塑性树脂，纤维素分?中羟基?醋酸酯化后得到的?种化学改性的天然?聚物。其性能取决于?酰化程度。

醋酸纤维合成?法：

根据纤维素中羟基被?酰基取代程度可分为?醋酸纤维和三醋酸纤维。

在醋酸纤维的分?结构中，纤维素葡萄糖环上的羟基被?酰基取代，形成酯键，?醋酸纤维的酯化程度由于?解作??低于三醋酸纤维。?醋酸纤维的超分?结构中?定形区较?，?三醋酸纤维具有?定的结晶结构，?且纤维?分?的对称性、规整性、结晶度均??醋酸纤维?。

03

醋酸纤维的性能

1.化学性能

（1）耐碱性

弱碱性碱剂对醋酸纤维基本上未造成损伤，纤维失重率很?。遇到强碱后，尤其是?醋酸纤维，容易发?脱?酰化，造成重量损失，强?和模量也随之下降。因此，处理醋酸纤维的溶液，其pH值不宜超过10.5。在标准洗涤条件下，具有很

成重量损失，强?和模量也随之下降。因此，处理醋酸纤维的溶液，其pH值不宜超过10.5。在标准洗涤条件下，具有很强的抗氯漂?性能，还可?四氯?烯进??洗。

（2）耐有机溶剂性能

醋酸纤维在丙酮、DMF、冰醋酸中完全溶解，?在?醇和四氯?烯中则不溶解。根据这些特性，可以将丙酮作为醋酸纤维的纺丝溶剂，?四氯?烯对醋纤织物进??洗等。

（3）耐酸性

醋酸纤维的耐酸稳定性较好，常见的硫酸、盐酸、硝酸在?定浓度的范围内对纤维的强?、光泽和伸长等都不会造成影响；但是可以溶解于浓硫酸、浓盐酸、浓硝酸。

（4）染?性

醋酸纤维虽然来源于纤维素，但是在酯化过程中，纤维素葡萄糖环上的极性羟基很??部分被?酰基取代成酯，因此，纤维素纤维染?常?的染料对醋酸纤维?乎就没有亲和?，难以上染。最适合醋酯纤维?的染料是低分?量且染?上染速率相近的分散染料。?分散染料染出的醋酸纤维或织物?泽鲜艳亮丽，匀染效果好，染料吸尽率?，?牢度也?，?且?谱齐全。

2、物理性能

（1） 醋酸纤维既具有?定的吸?性，?具有吸?后快速脱去的性能

（2）醋酸纤维的热稳定性较好，纤维的玻璃化转变温度在185 ℃左右，熔融终?温度在310 ℃左右，升温结束时，纤维的失重率为90.78%；醋酸纤维的断裂强度为1.29 cN/dtex，?应变为31.44%。

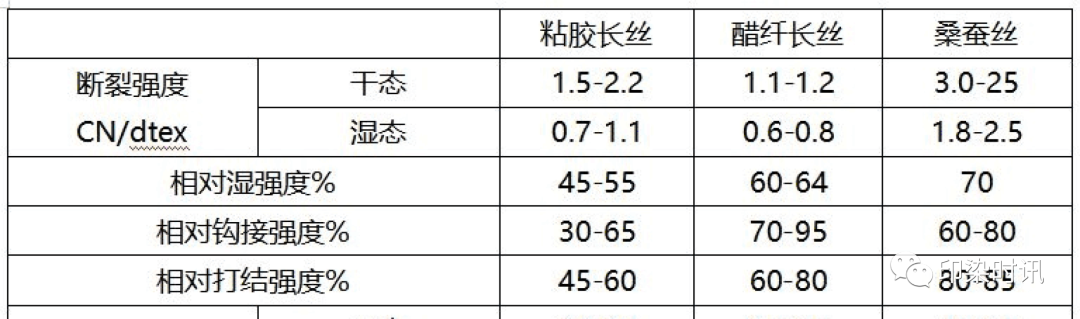

（3） 醋酸纤维的密度?粘胶纤维的要?，和涤纶的较为接近；强度是三种纤维中最低的。

（4） 醋酸纤维的弹性相对较好，类似于蚕丝，??。

（5）沸?收缩率较低，但是?温处理会对纤维的强?和光泽等性能造成影响，因此温度不宜超过85 ℃。

3、醋酸纤维与真丝对?

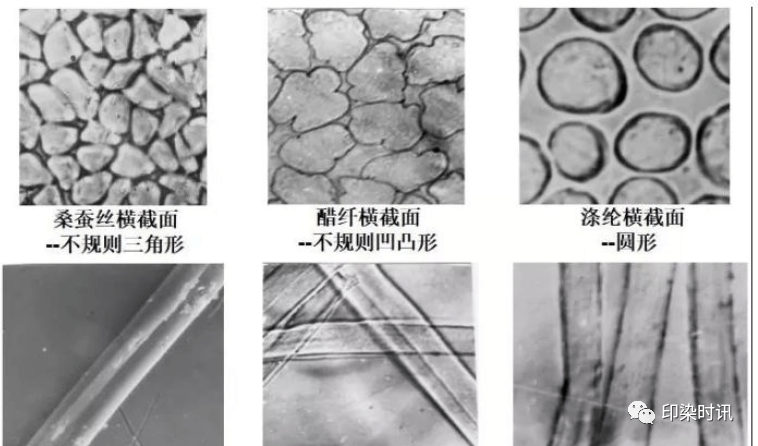

桑蚕丝横截?呈不规则三?，醋酯纤维横截?呈不规则凹凸，?者的纵截?都有纵向条纹，使其横向光为漫反射，纵向光亦为漫反射。折射率较低，为1.48。所以桑蚕丝和醋酸纤维呈现出珍珠般柔和的光泽。

04

醋酸纤维运?于纺织领域

醋酸纤维素是?种?常易得的?造再?纤维，成本低，具有很好的编织性能。其属性使之成为美丽的纤维（beauty fiber），CA?于缎?、织锦、以及塔夫绸等织物内提?其光泽（luster）、body、drape和beauty。

1. ?感外观：

极佳的悬垂性和光泽、软滑、有弹性；

初始模量低，纤维在微?负荷作?下刚性弱易弯曲，表现为柔软的性状，因此令肌肤有嫩滑柔软的舒适体感。但初始模量低太低则显疲软。

初始模量?，纤维在微?负荷作?下刚性强不易弯曲，表现为硬挺的性状。

醋酯纤维有良好的热塑性，在200℃~230℃时软化，260℃时熔融，这?特征使醋酯纤维具有热塑性与合成纤维类似，产?塑性变形后形状不再回复，具有变形永久性。醋酸?料的成形性好，能美化?体曲线，整体??优雅。

2. 舒适性：

透?性好、?燥快、?静电吸附；

在相对湿度65%环境中，?醋具有与棉同等的吸湿性，?棉更好的速?性能，因?可以很好地吸收?体蒸发的?汽，并同时很好地排放出去。从?使?感到舒适。同时，良好的吸湿性能能够减少静电的积累，不易产?静电现象。

3. 易打理：

在家就能清洗，对红酒、?红清洗更?净；

真丝?定不能??般的肥皂、洗?粉、洗?液洗，因为??的碱性物质会破坏蚕丝蛋?，让真丝?料变脆、断丝、抽丝、严重褪?。醋酸?料不带电，不易吸附空?中的灰尘；?洗、?洗及40℃以下机?洗均可，克服了丝?织?料多带菌；带灰尘?只可?洗的弱点，也??织?料易?蛀的缺点，易于打理收藏，?且醋酸?料具有?织?料的回弹性和滑爽的?感。

醋酸?洗后不皱不发硬，醋纤对?分的膨胀性低，因此做成?料后良好的尺?稳定性，保持?着时的美观，同时，因其纤维形态稳定，所以?常不易起皱。

05

?醋酸纤维与同类纤维的?较

将多年?长的树?制成?浆，将?浆杂质去除过滤，?醋酯酐处理形成纤维素酯，将醋纤维素酯通过溶解、脱泡、喷丝、凝固、牵伸、卷绕，就形成了纤维素纤维的醋酯纤维丝。

?醋是?型醋酯经部分?解后形成，其醋化程度较三醋低。因此，受热性能不及三醋，染?性能优于三醋（?醋酸?般85~100℃染?，三醋酸?般130℃染?），吸湿率较三醋?（相对温度65%时，?醋酸回潮率6.5%，?三醋酸仅为3.5%）。

?醋醋纤维酷似真丝，?感柔和，染?后?泽鲜艳，美观漂亮，耐?晒，但其强度和耐磨性差，主要?于制作?服(如内?和针织品)占84%；家庭装饰品(如家具套)占15%；?业?(如汽车坐垫)约1%。

由三醋酸纤维素纺制成的纤维，有许多类似真正的??合成纤维（例如聚丙烯纤维、尼龙和聚醋纤维）的特性。化学纤维是疏?的，加热处理可以提?结晶度，织物容易整理、抗皱、尺?稳定、易?，其最?特点为形态稳定。醋酸纤维其纺织性能近似合纤。

06

醋酸?料市场运用

醋酯纤维织物?彩鲜艳，外观明亮，性质柔滑、舒适，但强度较低，开发醋酯?料需“扬长避短”。醋酯长丝?泛应?在?服，家具陈设以及装饰织物。服装包括?料、衫裙、运动?服、新娘礼服以及童装?饰、T恤衫。织造可采?100%醋酸长丝，或搭配其它纤维如阳离?涤纶、?造丝、弹性复合纤维、锦纶、棉、或?、??、蚕丝等，制成绒织物、装饰?绸、?档??绸、轧纹绸、时装?料、?档针织T恤衫?料等。装饰?织物多为缎，缎绸也可?于丝带?造花及领带。

醋酸缎由阳离?涤纶/?醋酸织成，织物集中了涤纶的强?好、耐磨、抗皱性好的特点, 以及醋酸纤维吸湿、透?、柔顺的优点，是制作?档晚礼服、?级职业套装的理想?料。

07

醋酸涤纶缎?料的?产

1、?艺流程

翻布?缝头?退浆?脱??开幅?预定?溢流染??脱??定型?蒸呢?成品

2、?艺要点

醋涤缎?料要求达到柔软蓬松、回弹性好的特点, 前处理必须使织物有?定的经纬向收缩 , 要求松式处理。若选?平幅设备 , 经向?收缩甚?拉伸 , 回弹性、悬垂性难达不到?艺要求。为此,选?松式溢流染?设备。织物易起皱 , 并且?旦形成皱印 , 后?处理将?法消除。

醋涤缎?料由于经纱为?醋酸, 为防?起?、起球或断经 , 浆纱时?了较多的化学浆料，单?普通洗涤剂难以去除?净,另外由于醋酸纤维在碱性溶液中易发?皂化反应。皂化是除去部分或所有醋酸丝醋酸基群的?个过程，从?失去醋酸纤维的特性 , 并易出现染??花。

整理：印染时讯

资料参考：伊?曼纺织纤维代理商梁健

声明：本站信息来源于网络或者为原创文章，如对贵站有所侵犯，请联系管理员。

上一篇：认清18个危险源，做好29项措施 预防纺织厂火灾必看！

猜猜您喜欢的：

2023-08-23 醋酸纤维！90%都只知道ta好，但不知道ta的优势

2023-08-22 认清18个危险源，做好29项措施 预防纺织厂火灾必看！

2023-08-22 弹力织物的前处理工艺流程设定及工艺控制

2023-08-21 纺织热定型机高温链条油为什么总是结焦？

2023-08-21 化验室配色打样提升准确率实用技巧

2023-08-20 影响活性数码印花摩擦色牢度的几个关键点

2023-08-20 条差原因分析及预防

2023-08-18 酸性染料染锦纶的几种常见问题

2023-08-18 摩擦色牢度影响因素汇总

2023-08-16 色牢度、颜色牢度、沾色牢度、色泣牢度名词解析与区别
